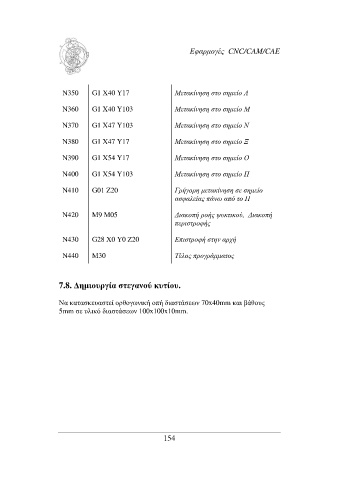

Page 155 - Τεχνολογία Παραγωγής ΙΙ
P. 155
Εφαρµογές CNC/CAM/CAE
Ν350 G1 X40 Y17 Μετακίνηση στο σηµείο Λ
Ν360 G1 X40 Y103 Μετακίνηση στο σηµείο Μ
Ν370 G1 X47 Y103 Μετακίνηση στο σηµείο Ν
Ν380 G1 X47 Y17 Μετακίνηση στο σηµείο Ξ
Ν390 G1 X54 Y17 Μετακίνηση στο σηµείο Ο
Ν400 G1 X54 Y103 Μετακίνηση στο σηµείο Π
Ν410 G01 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το Π
Ν420 M9 M05 ∆ιακοπή ροής ψυκτικού, ∆ιακοπή
περιστροφής
Ν430 G28 X0 Y0 Z20 Επιστροφή στην αρχή
Ν440 Μ30 Τέλος προγράµµατος
7.8. ∆ηµιουργία στεγανού κυτίου.
Να κατασκευαστεί ορθογωνική οπή διαστάσεων 70x40mm και βάθους
5mm σε υλικό διαστάσεων 100x100x10mm.
154
