Εφαρµογές CNC/CAM/CAE

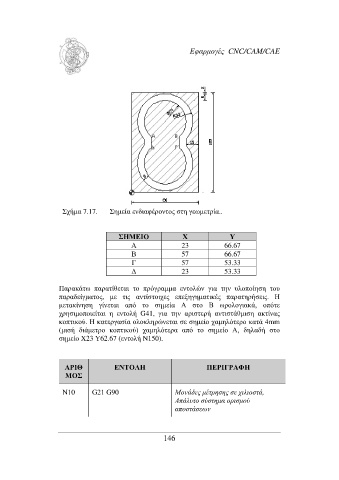

Σχήµα 7.17. Σηµεία ενδιαφέροντος στη γεωµετρία..

ΣΗΜΕΙΟ Χ Υ
Α 23 66.67
Β 57 66.67
Γ 57 53.33
∆ 23 53.33

Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις. Η
µετακίνηση γίνεται από το σηµεία Α στο Β ωρολογιακά, οπότε
χρησιµοποιείται η εντολή G41, για την αριστερή αντιστάθµιση ακτίνας
κοπτικού. Η κατεργασία ολοκληρώνεται σε σηµείο χαµηλότερο κατά 4mm
(µισή διάµετρο κοπτικού) χαµηλότερα από το σηµείο Α, δηλαδή στο
σηµείο X23 Y62.67 (εντολή Ν150).

ΑΡΙΘ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ
ΜΟΣ

Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων
