Page 108 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 6: Κατασκευή δοκιµίων τόρνευσης

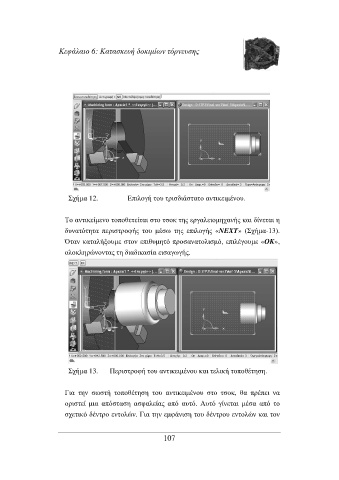

Σχήµα 12. Επιλογή του τρισδιάστατο αντικειµένου.

Το αντικείµενο τοποθετείται στο τσοκ της εργαλειοµηχανής και δίνεται η
δυνατότητα περιστροφής του µέσω της επιλογής «NEXT» (Σχήµα-13).
Όταν καταλήξουµε στον επιθυµητό προσανατολισµό, επιλέγουµε «OK»,
ολοκληρώνοντας τη διαδικασία εισαγωγής.

Σχήµα 13. Περιστροφή του αντικειµένου και τελική τοποθέτηση.

Για την σωστή τοποθέτηση του αντικειµένου στο τσοκ, θα πρέπει να
οριστεί µια απόσταση ασφαλείας από αυτό. Αυτό γίνεται µέσα από το
σχετικό δέντρο εντολών. Για την εµφάνιση του δέντρου εντολών και τον

107
