Page 107 - Τεχνολογία Παραγωγής ΙΙ
P. 107
Εφαρµογές CNC/CAM/CAE
Για την εκτέλεση της διαδικασίας, από το ίδιο µενού επιλέγουµε:
<Μοντέλο>, <Συγκράτηση κοµµατιού>, <Automatic>, <Execute>

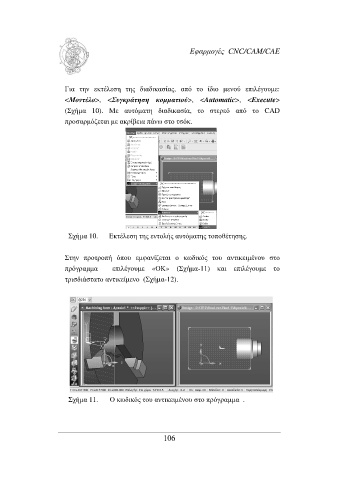

(Σχήµα 10). Με αυτόµατη διαδικασία, το στερεό από το CAD
προσαρµόζεται µε ακρίβεια πάνω στο τσόκ.
Σχήµα 10. Εκτέλεση της εντολής αυτόµατης τοποθέτησης.
Στην προτροπή όπου εµφανίζεται ο κωδικός του αντικειµένου στο
πρόγραµµα επιλέγουµε «ΟΚ» (Σχήµα-11) και επιλέγουµε το
τρισδιάστατο αντικείµενο (Σχήµα-12).
Σχήµα 11. Ο κωδικός του αντικειµένου στο πρόγραµµα .
106
