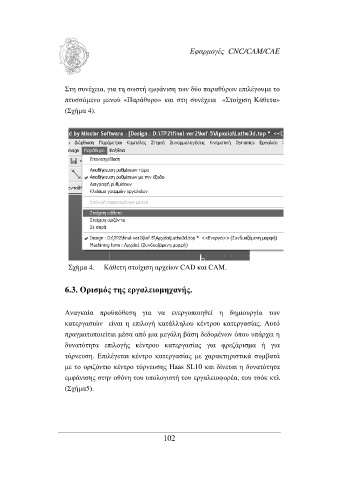

Page 103 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

Στη συνέχεια, για τη σωστή εµφάνιση των δύο παραθύρων επιλέγουµε το
πτυσσόµενο µενού «Παράθυρο» και στη συνέχεια «Στοίχιση Κάθετα»
(Σχήµα 4).

Σχήµα 4. Κάθετη στοίχιση αρχείων CAD και CAM.

6.3. Ορισµός της εργαλειοµηχανής.

Αναγκαία προϋπόθεση για να ενεργοποιηθεί η δηµιουργία των
κατεργασιών είναι η επιλογή κατάλληλου κέντρου κατεργασίας. Αυτό
πραγµατοποιείται µέσα από µια µεγάλη βάση δεδοµένων όπου υπάρχει η
δυνατότητα επιλογής κέντρου κατεργασίας για φρεζάρισµα ή για
τόρνευση. Επιλέγεται κέντρο κατεργασίας µε χαρακτηριστικά συµβατά
µε το οριζόντιο κέντρο τόρνευσης Haas SL10 και δίνεται η δυνατότητα
εµφάνισης στην οθόνη του υπολογιστή του εργαλειοφορέα, του τσόκ κτλ
(Σχήµα5).

102
