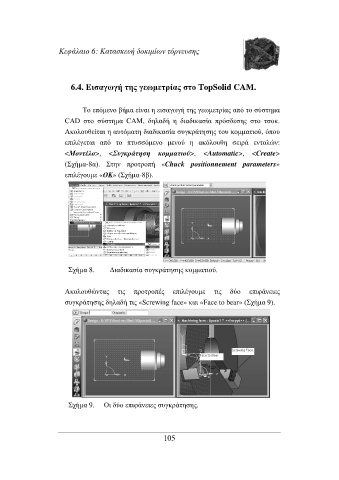

Κεφάλαιο 6: Κατασκευή δοκιµίων τόρνευσης
6.4. Εισαγωγή της γεωµετρίας στο TopSolid CAΜ.
Το επόµενο βήµα είναι η εισαγωγή της γεωµετρίας από το σύστηµα
CAD στο σύστηµα CAM, δηλαδή η διαδικασία πρόσδεσης στο τσοκ.
Ακολουθείται η αυτόµατη διαδικασία συγκράτησης του κοµµατιού, όπου
επιλέγεται από το πτυσσόµενο µενού η ακόλουθη σειρά εντολών:
<Μοντέλο>, <Συγκράτηση κοµµατιού>, <Automatic>, <Create>
(Σχήµα-8α). Στην προτροπή «Chuck positionnement parameters»
επιλέγουµε «ΟΚ» (Σχήµα-8β).
Σχήµα 8. ∆ιαδικασία συγκράτησης κοµµατιού.
Ακολουθώντας τις προτροπές επιλέγουµε τις δύο επιφάνειες
συγκράτησης δηλαδή τις «Screwing face» και «Face to bear» (Σχήµα 9).
Σχήµα 9. Οι δύο επιφάνειες συγκράτησης.
105
