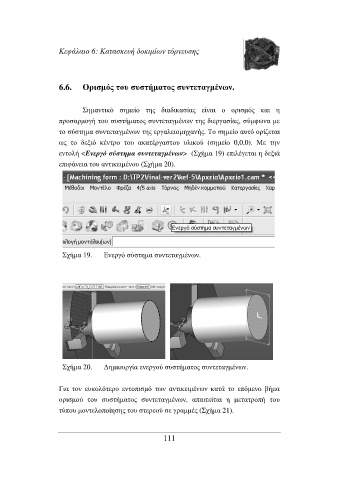

Κεφάλαιο 6: Κατασκευή δοκιµίων τόρνευσης

6.6. Ορισµός του συστήµατος συντεταγµένων.

Σηµαντικό σηµείο της διαδικασίας είναι ο ορισµός και η
προσαρµογή του συστήµατος συντεταγµένων της διεργασίας, σύµφωνα µε
το σύστηµα συντεταγµένων της εργαλειοµηχανής. Το σηµείο αυτό ορίζεται
ως το δεξιό κέντρο του ακατέργαστου υλικού (σηµείο 0,0,0). Με την

εντολή <Ενεργό σύστηµα συντεταγµένων> (Σχήµα 19) επιλέγεται η δεξιά
επιφάνεια του αντικειµένου (Σχήµα 20).

Σχήµα 19. Ενεργό σύστηµα συντεταγµένων.

Σχήµα 20. ∆ηµιουργία ενεργού συστήµατος συντεταγµένων.

Για τον ευκολότερο εντοπισµό των αντικειµένων κατά το επόµενο βήµα
ορισµού του συστήµατος συντεταγµένων, απαιτείται η µετατροπή του
τύπου µοντελοποίησης του στερεού σε γραµµές (Σχήµα 21).

111
