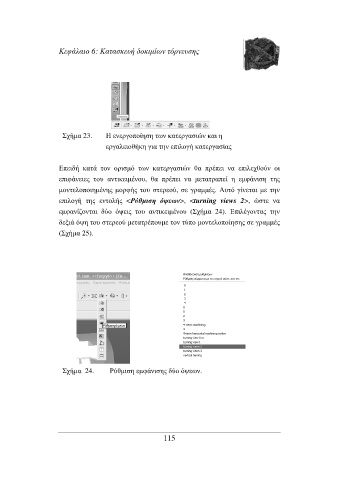

Κεφάλαιο 6: Κατασκευή δοκιµίων τόρνευσης
Σχήµα 23. Η ενεργοποίηση των κατεργασιών και η
εργαλειοθήκη για την επιλογή κατεργασίας
Επειδή κατά τον ορισµό των κατεργασιών θα πρέπει να επιλεχθούν οι
επιφάνειες του αντικειµένου, θα πρέπει να µετατραπεί η εµφάνιση της
µοντελοποιηµένης µορφής του στερεού, σε γραµµές. Αυτό γίνεται µε την
επιλογή της εντολής <Ρύθµιση όψεων>, <turning views 2>, ώστε να
εµφανίζονται δύο όψεις του αντικειµένου (Σχήµα 24). Επιλέγοντας την
δεξιά όψη του στερεού µετατρέπουµε τον τύπο µοντελοποίησης σε γραµµές
(Σχήµα 25).
Σχήµα 24. Ρύθµιση εµφάνισης δύο όψεων.
