Κεφάλαιο 6: Κατασκευή δοκιµίων τόρνευσης

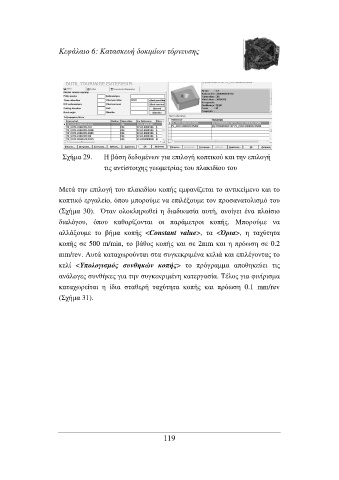

Σχήµα 29. Η βάση δεδοµένων για επιλογή κοπτικού και την επιλογή
τις αντίστοιχης γεωµετρίας του πλακιδίου του

Μετά την επιλογή του πλακιδίου κοπής εµφανίζεται το αντικείµενο και το
κοπτικό εργαλείο, όπου µπορούµε να επιλέξουµε τον προσανατολισµό του
(Σχήµα 30). Όταν ολοκληρωθεί η διαδικασία αυτή, ανοίγει ένα πλαίσιο
διαλόγου, όπου καθορίζονται οι παράµετροι κοπής. Μπορούµε να
αλλάξουµε το βήµα κοπής <Constant value>, τα <Όρια>, η ταχύτητα
κοπής σε 500 m/min, το βάθος κοπής και σε 2mm και η πρόωση σε 0.2
mm/rev. Αυτά καταχωρούνται στα συγκεκριµένα κελιά και επιλέγοντας το
κελί <Υπολογισµός συνθηκών κοπής> το πρόγραµµα αποθηκεύει τις
ανάλογες συνθήκες για την συγκεκριµένη κατεργασία. Τέλος για φινίρισµα
καταχωρείται η ίδια σταθερή ταχύτητα κοπής και πρόωση 0.1 mm/rev
(Σχήµα 31).
