Page 74 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 5. Προγραµµατισµός Τόρνου

Κεφάλαιο 5

Προγραµµατισµός Τόρνου

Στο κεφάλαιο αυτό, θα γίνει η παρουσίαση όλων των απαραίτητων βηµά-
των που απαιτούνται για την κατεργασία ενός αντικειµένου µε τη βοήθεια
ενός τόρνου.

5.1. Σύστηµα Συντεταγµένων Τόρνου.

Σε κάθε τόρνο ορίζεται ένα σύστηµα συντεταγµένων από τον
κατασκευαστή, το οποίο ονοµάζεται “Σύστηµα Συντεταγµένων Μηχανής”,
του οποίου η αρχή βρίσκεται συνήθως στο σηµείο αλλαγής κοπτικού
εργαλείου (Σχήµα 5.1). Το σύστηµα αυτό δεν µπορεί να µεταβληθεί από
τον χρήστη και αποτελεί το σύστηµα αναφοράς για την εργαλειοµηχανή.
Για την κατεργασία ενός αντικειµένου, χρησιµοποιείται ένα άλλο σύστηµα
συντεταγµένων, το οποίο έχει ως αρχή το κέντρο της δεξιάς πλευρά του
τεµαχίου. Αυτό ονοµάζεται “Σύστηµα Συντεταγµένων Τεµαχίου”, και
ορίζεται από τον χρήστη πριν από κάθε κατεργασία (Σχήµα 5.1).

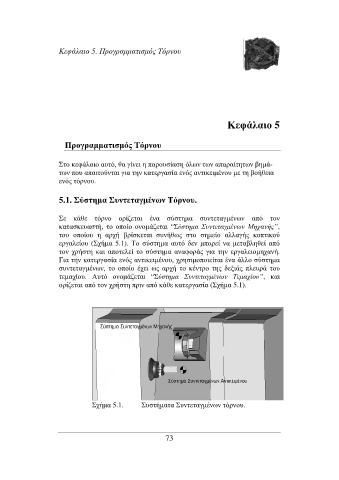

Σχήµα 5.1. Συστήµατα Συντεταγµένων τόρνου.

73
