Εφαρµογές CNC/CAM/CAE

Οι άξονες µετακίνησης της εργαλειοµηχανής ορίζονται από τον κατα-
σκευαστή. Ο άξονας-Ζ, αποτελεί τον άξονα που είναι παράλληλος µε τον
άξονα του προς κατεργασία υλικού και η αρνητική του πλευρά είναι προς
το τσοκ. O άξονας-X, αποτελεί τον άξονα που είναι κάθετος προς το υλικό
και η αρνητική του φορά είναι προς το αντικείµενο. Οι άξονες µετακίνησης
παρουσιάζονται στο Σχήµα 5.2.

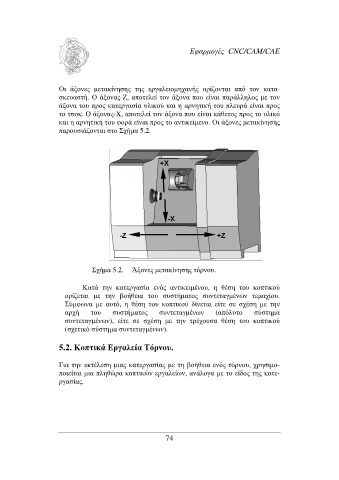

Σχήµα 5.2. Άξονες µετακίνησης τόρνου.

Κατά την κατεργασία ενός αντικειµένου, η θέση του κοπτικού
ορίζεται µε την βοήθεια του συστήµατος συντεταγµένων τεµαχίου.
Σύµφωνα µε αυτό, η θέση του κοπτικού δίνεται είτε σε σχέση µε την
αρχή του συστήµατος συντεταγµένων (απόλυτο σύστηµα
συντεταγµένων), είτε σε σχέση µε την τρέχουσα θέση του κοπτικού
(σχετικό σύστηµα συντεταγµένων).

5.2. Κοπτικά Εργαλεία Τόρνου.

Για την εκτέλεση µιας κατεργασίας µε τη βοήθεια ενός τόρνου, χρησιµο-
ποιείται µια πληθώρα κοπτικών εργαλείων, ανάλογα µε το είδος της κατε-
ργασίας.
