Εφαρµογές CNC/CAM/CAE

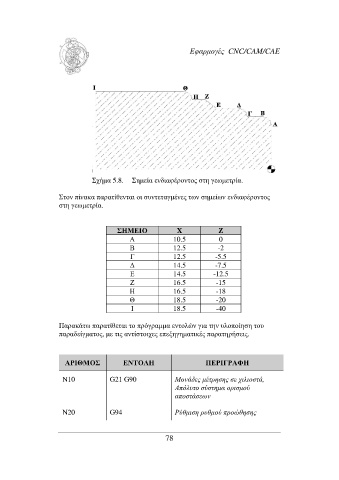

Σχήµα 5.8. Σηµεία ενδιαφέροντος στη γεωµετρία.
Στον πίνακα παρατίθενται οι συντεταγµένες των σηµείων ενδιαφέροντος
στη γεωµετρία.
ΣΗΜΕΙΟ X Z
Α 10.5 0
Β 12.5 -2
Γ 12.5 -5.5
∆ 14.5 -7.5
Ε 14.5 -12.5
Ζ 16.5 -15
Η 16.5 -18
Θ 18.5 -20
Ι 18.5 -40
Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις.
ΑΡΙΘΜΟΣ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ
Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων
Ν20 G94 Ρύθµιση ρυθµού προώθησης
