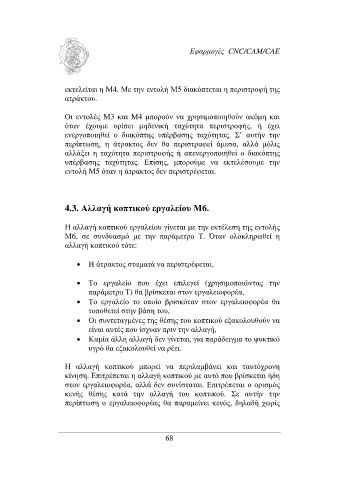

Page 69 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές CNC/CAM/CAE

εκτελείται η Μ4. Με την εντολή Μ5 διακόπτεται η περιστροφή της
ατράκτου.

Οι εντολές Μ3 και Μ4 µπορούν να χρησιµοποιηθούν ακόµη και
όταν έχουµε ορίσει µηδενική ταχύτητα περιστροφής, ή έχει
ενεργοποιηθεί ο διακόπτης υπέρβασης ταχύτητας. Σ’ αυτήν την
περίπτωση, η άτρακτος δεν θα περιστραφεί άµεσα, αλλά µόλις
αλλάξει η ταχύτητα περιστροφής ή απενεργοποιηθεί ο διακόπτης
υπέρβασης ταχύτητας. Επίσης, µπορούµε να εκτελέσουµε την
εντολή Μ5 όταν η άτρακτος δεν περιστρέφεται.

4.3. Αλλαγή κοπτικού εργαλείου Μ6.

Η αλλαγή κοπτικού εργαλείου γίνεται µε την εκτέλεση της εντολής
Μ6, σε συνδυασµό µε την παράµετρο Τ. Όταν ολοκληρωθεί η
αλλαγή κοπτικού τότε:

• Η άτρακτος σταµατά να περιστρέφεται,

• Το εργαλείο που έχει επιλεγεί (χρησιµοποιώντας την
παράµετρο Τ) θα βρίσκεται στον εργαλειοφορέα,
• Το εργαλείο το οποίο βρισκόταν στον εργαλειοφορέα θα
τοποθετεί στην βάση του,
• Οι συντεταγµένες της θέσης του κοπτικού εξακολουθούν να
είναι αυτές που ίσχυαν πριν την αλλαγή,
• Καµία άλλη αλλαγή δεν γίνεται, για παράδειγµα το ψυκτικό
υγρό θα εξακολουθεί να ρέει.

Η αλλαγή κοπτικού µπορεί να περιλαµβάνει και ταυτόχρονη
κίνηση. Επιτρέπεται η αλλαγή κοπτικού µε αυτό που βρίσκεται ήδη
στον εργαλειοφορέα, αλλά δεν συνίσταται. Επιτρέπεται ο ορισµός
κενής θέσης κατά την αλλαγή του κοπτικού. Σε αυτήν την
περίπτωση ο εργαλειοφορέας θα παραµείνει κενός, δηλαδή χωρίς

68
