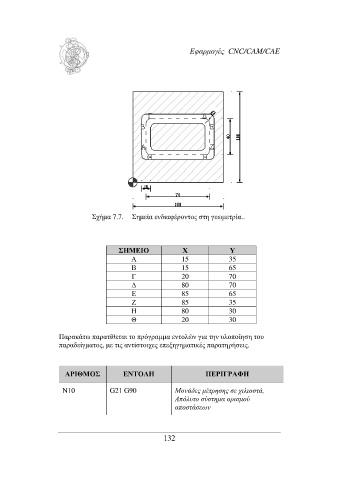

Σχήµα 7.7. Σηµεία ενδιαφέροντος στη γεωµετρία..

ΣΗΜΕΙΟ Χ Υ
Α 15 35
Β 15 65
Γ 20 70
∆ 80 70
Ε 85 65
Ζ 85 35
Η 80 30
Θ 20 30

Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις.

ΑΡΙΘΜΟΣ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ

Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων
