Εφαρµογές CNC/CAM/CAE

Οι άξονες µετακίνησης της εργαλειοµηχανής ορίζονται από τον κατα-
σκευαστή. Ο άξονας-Χ, αποτελεί τον άξονα που είναι παράλληλος µε τον
χρήστη και η θετική του φορά είναι προς την δεξιά πλευρά. Ο άξονας-Y,
αποτελεί τον άξονα που είναι κάθετος στον χρήστη και η θετική του φορά
είναι αυτή που τον προσεγγίζει. Τέλος, ο άξονας-Ζ, αποτελεί τον άξονα που
είναι κάθετος µε το επίπεδο-XY και η θετική του φορά είναι προς το
αντικείµενο. Οι άξονες µετακίνησης παρουσιάζονται στο Σχήµα 7.2.

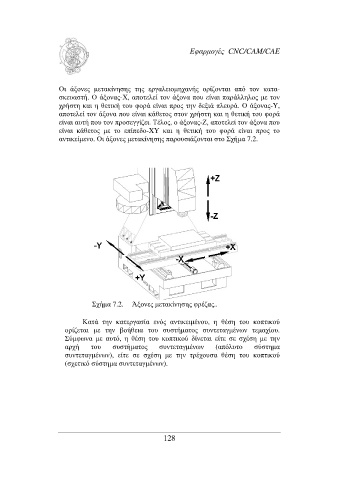

Σχήµα 7.2. Άξονες µετακίνησης φρέζας..

Κατά την κατεργασία ενός αντικειµένου, η θέση του κοπτικού
ορίζεται µε την βοήθεια του συστήµατος συντεταγµένων τεµαχίου.
Σύµφωνα µε αυτό, η θέση του κοπτικού δίνεται είτε σε σχέση µε την
αρχή του συστήµατος συντεταγµένων (απόλυτο σύστηµα
συντεταγµένων), είτε σε σχέση µε την τρέχουσα θέση του κοπτικού
(σχετικό σύστηµα συντεταγµένων).

128
