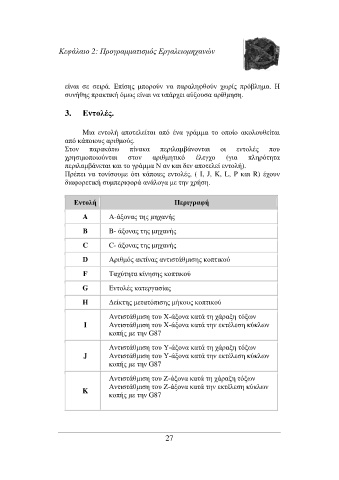

Page 28 - Τεχνολογία Παραγωγής ΙΙ

Κεφάλαιο 2: Προγραµµατισµός Εργαλειοµηχανών

είναι σε σειρά. Επίσης µπορούν να παραληφθούν χωρίς πρόβληµα. Η
συνήθης πρακτική όµως είναι να υπάρχει αύξουσα αρίθµηση.

3. Εντολές.

Μια εντολή αποτελείται από ένα γράµµα το οποίο ακολουθείται
από κάποιους αριθµούς.
Στον παρακάτω πίνακα περιλαµβάνονται οι εντολές που
χρησιµοποιούνται στον αριθµητικό έλεγχο (για πληρότητα
περιλαµβάνεται και το γράµµα Ν αν και δεν αποτελεί εντολή).
Πρέπει να τονίσουµε ότι κάποιες εντολές, ( I, J, K, L, P και R) έχουν
διαφορετική συµπεριφορά ανάλογα µε την χρήση.

Εντολή Περιγραφή

A A-άξονας της µηχανής
B B- άξονας της µηχανής

C C- άξονας της µηχανής

D Αριθµός ακτίνας αντιστάθµισης κοπτικού

F Ταχύτητα κίνησης κοπτικού
G Εντολές κατεργασίας

H ∆είκτης µετατόπισης µήκους κοπτικού

Αντιστάθµιση του X-άξονα κατά τη χάραξη τόξων
I Αντιστάθµιση του X-άξονα κατά την εκτέλεση κύκλων
κοπής µε την G87

Αντιστάθµιση του Y-άξονα κατά τη χάραξη τόξων
J Αντιστάθµιση του Y-άξονα κατά την εκτέλεση κύκλων
κοπής µε την G87
Αντιστάθµιση του Z-άξονα κατά τη χάραξη τόξων
Αντιστάθµιση του Z-άξονα κατά την εκτέλεση κύκλων
K
κοπής µε την G87

27
