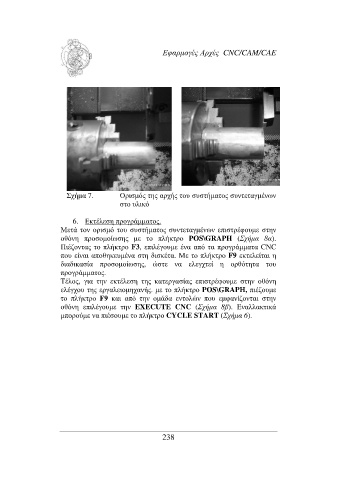

Page 239 - Τεχνολογία Παραγωγής ΙΙ

Εφαρµογές Αρχές CNC/CAM/CAE

Σχήµα 7. Ορισµός της αρχής του συστήµατος συντεταγµένων
στο υλικό

6. Εκτέλεση προγράµµατος.
Μετά τον ορισµό του συστήµατος συντεταγµένων επιστρέφουµε στην
οθόνη προσοµοίωσης µε το πλήκτρο POS\GRAPH (Σχήµα 8α).
Πιέζοντας το πλήκτρο F3, επιλέγουµε ένα από τα προγράµµατα CNC
που είναι αποθηκευµένα στη δισκέτα. Με το πλήκτρο F9 εκτελείται η
διαδικασία προσοµοίωσης, ώστε να ελεγχτεί η ορθότητα του
προγράµµατος.
Τέλος, για την εκτέλεση της κατεργασίας επιστρέφουµε στην οθόνη
ελέγχου της εργαλειοµηχανής. µε το πλήκτρο POS\GRAPH, πιέζουµε
το πλήκτρο F9 και από την οµάδα εντολών που εµφανίζονται στην
οθόνη επιλέγουµε την EXECUTE CNC (Σχήµα 8β). Εναλλακτικά
µπορούµε να πιέσουµε το πλήκτρο CYCLE START (Σχήµα 6).

238
