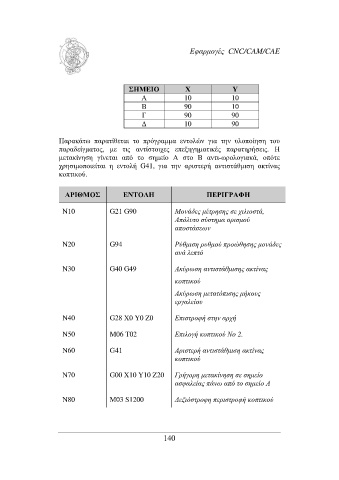

Εφαρµογές CNC/CAM/CAE

ΣΗΜΕΙΟ Χ Υ
Α 10 10
Β 90 10
Γ 90 90
∆ 10 90

Παρακάτω παρατίθεται το πρόγραµµα εντολών για την υλοποίηση του
παραδείγµατος, µε τις αντίστοιχες επεξηγηµατικές παρατηρήσεις. Η
µετακίνηση γίνεται από το σηµείο Α στο Β αντι-ωρολογιακά, οπότε
χρησιµοποιείται η εντολή G41, για την αριστερή αντιστάθµιση ακτίνας
κοπτικού.

ΑΡΙΘΜΟΣ ΕΝΤΟΛΗ ΠΕΡΙΓΡΑΦΗ

Ν10 G21 G90 Μονάδες µέτρησης σε χιλιοστά,
Απόλυτο σύστηµα ορισµού
αποστάσεων

Ν20 G94 Ρύθµιση ρυθµού προώθησης µονάδες
ανά λεπτό
Ν30 G40 G49 Ακύρωση αντιστάθµισης ακτίνας

κοπτικού
Ακύρωση µετατόπισης µήκους
εργαλείου

Ν40 G28 X0 Y0 Z0 Επιστροφή στην αρχή

Ν50 M06 T02 Επιλογή κοπτικού Νο 2.

Ν60 G41 Αριστερή αντιστάθµιση ακτίνας
κοπτικού

Ν70 G00 X10 Y10 Z20 Γρήγορη µετακίνηση σε σηµείο
ασφαλείας πάνω από το σηµείο Α

Ν80 M03 S1200 ∆εξιόστροφη περιστροφή κοπτικού

140
